Unidrive M700工程型驅動器
1.0 hp – 4,200 hp（0.75 kW – 2.8 MW）正常負載
1.5 hp – 4,200 hp（1.0 kW – 2.8 MW）重載
200 V | 400 V | 575 V | 690V
Control Techniques Unidrive M700系列AC /伺服驅動器通過增強的單軸控制和多軸網絡同步提供更大的機器生產量。
板載實時以太網（IEEE 1588 V2），運動控制器和用于位置捕獲的高速I / O使機器制造商能夠創建更復雜，更靈活的機器。板載以太網支持EtherNet / IP、Profinet RT、Modbus TCP和以太網實時運動控制（RTMoE），以實現網絡靈活性。
為了滿足任何應用程序的需求，Unidrive M700系列提供三種型號：
- Unidrive M700：板載以太網和單個STO輸入
- Unidrive M701：板載RS485，支持Unidrive SP升級，單STO輸入
- Unidrive M702：板載以太網，雙STO輸入
通過出色的電機控制使生產能力達到更大
- 高帶寬電機控制算法，用于開環和閉環感應、同步永磁和伺服電機，具有高達3,300 Hz的電流環帶寬和250 Hz的速度環帶寬，可實現平穩，電機控制
- 通過同時連接三個*高性能編碼器通道，靈活性并降低系統成本
*功能取決于所使用的編碼器類型
使用板載電機控制優化系統性能
- M700包含能夠控制1.5軸的運動控制。運動功能包含在“驅動器中”，從而使系統性能更佳。
設計靈活的集中式和分布式控制系統
- 可以添加MCi模塊來執行更大的程序，以實現的系統控制功能。它們還可以作為網絡控制主機運行
- 板載PLC用于邏輯程序，以減少或去除對外部控制器的需求
- Machine Control Studio是行業標準的編程環境，用于系統設計和配置，用于對板載PLC和協處理器MCi模塊進行編程
- 完整的IEC 61131-3編程環境
- 結構化文本（ST），功能塊（FBD），順序功能圖（SFC），梯形圖（LD），指令列表（IL）和連續功能圖（CFC）
- 三個插槽，支持現場總線、以太網、位置反饋、MCI和擴展的I / O選件模塊。
Unidrive M700和Unidrive M702板載通信
- 雙端口以太網內置交換機
- 板載實時以太網（IEEE 1588 V2）使用RTMoE（以太網實時運動控制）提供快速通信和多軸同步
- 板載以太網支持EtherNet / IP、ProfiNet和Modbus TCP通信
Unidrive M701板載通訊
- 集成的雙端口RS485交換機使用標準連接支持Modbus RTU協議
Unidrive M701支持Unidrive SP用戶增強升級
通過直接與系統集成，符合標準，延長正常運行時間并降低成本
- Unidrive M700和Unidrive M701具有單轉矩關閉（STO）輸入，并且可以容納用于運動功能的SI模塊；Unidrive M702型號具有雙轉矩關閉（2x STO）

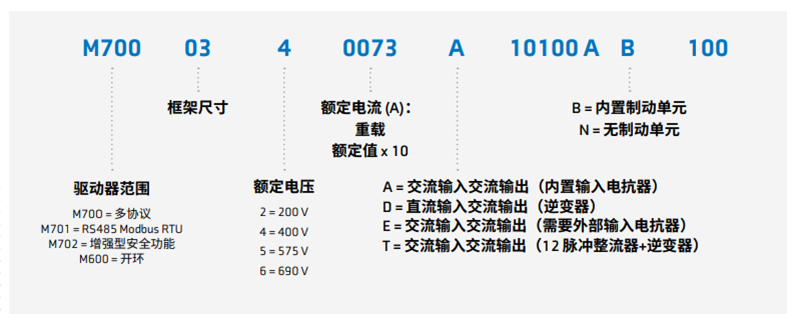

| 產品代碼 M600/M700/M701/M702 |
外形尺寸 (高×寬×深）mm | 電源相位 | 重載 | 正常負載 | ||||
| 連續電流（A） | 電機功率(kW) | 電機功率（HP） | 連續電流（A) | 電機功率（kW） | 電機功率(HP) | |||
| 200/240 VAC +/-10% | ||||||||
| Mxxx-03200050A | 365 x 83 x 200 | 3 | 5 | 0.75 | 1 | 6.6 | 1.1 | 1.5 |
| Mxxx-03200066A | 365 x 83 x 200 | 3 | 6.6 | 1.1 | 1.5 | 8 | 1.5 | 2 |
| Mxxx-03200080A | 365 x 83 x 200 | 3 | 8 | 1.5 | 2 | 11 | 2.2 | 3 |
| Mxxx-03200106A | 365 x 83 x 200 | 3 | 10.6 | 2.2 | 3 | 12.7 | 3 | 3 |
| Mxxx-04200137A | 365 x 124 x 200 | 3 | 13.7 | 3 | 3 | 18 | 4 | 5 |
| Mxxx-04200185A | 365 x 124 x 200 | 3 | 18.5 | 4 | 5 | 24 | 5.5 | 7.5 |
| Mxxx-05200250A | 365 x 143 x 200 | 3 | 25 | 5.5 | 7.5 | 30 | 7.5 | 10 |
| Mxxx-06200330A | 365 x 210 x 227 | 3 | 33 | 7.5 | 10 | 50 | 11 | 15 |
| Mxxx-06200440A | 365 x 210 x 227 | 3 | 44 | 11 | 15 | 58 | 15 | 20 |
| Mxxx-07200610A | 508 x 270 x 280 | 3 | 61 | 15 | 20 | 75 | 18.5 | 25 |
| Mxxx-07200750A | 508 x 270 x 280 | 3 | 75 | 18.5 | 25 | 94 | 22 | 30 |
| Mxxx-07200830A | 508 x 270 x 280 | 3 | 83 | 22 | 30 | 117 | 30 | 40 |
| Mxxx-08201160A | 753 x 310 x 290 | 3 | 116 | 30 | 40 | 149 | 37 | 50 |
| Mxxx-08201320A | 753 x 310 x 290 | 3 | 132 | 37 | 50 | 180 | 45 | 60 |
| Mxxx-09201760A | 1049 x 310 x 290 | 3 | 176 | 45 | 60 | 216 | 55 | 75 |
| Mxxx-09202190A | 1049 x 310 x 290 | 3 | 219 | 55 | 75 | 266 | 75 | 100 |
| Mxxx-09201760E | 1010 x 310 x 290 | 3 | 176 | 45 | 60 | 216 | 55 | 75 |
| Mxxx-09202190E | 1010 x 310 x 290 | 3 | 219 | 55 | 75 | 266 | 75 | 100 |
| Mxxx-10202830E | 1010 x 310 x 290 | 3 | 283 | 75 | 100 | 325 | 90 | 125 |
| Mxxx-10203000E | 1010 x 310 x 290 | 3 | 300 | 90 | 125 | 360 | 110 | 150 |
| 產品代碼 M600/M700/M701/M702 |
外形尺寸 （高×寬×深）mm | 電源相位 | 重載 | 正常負載 | ||||
| 連續電流（A） | 電機功率(kW) | 電機功率（HP） | 連續電流（A) | 電機功率（kW） | 電機功率(HP) | |||
| 380/480 VAC +/-10% | ||||||||
| Mxxx-03400025A | 365 x 83 x 200 | 3 | 2.5 | 0.75 | 1 | 3.4 | 1.1 | 1.5 |
| Mxxx-03400031A | 365 x 83 x 200 | 3 | 3.1 | 1.1 | 1.5 | 4.5 | 1.5 | 2 |
| Mxxx-03400045A | 365 x 83 x 200 | 3 | 4.5 | 1.5 | 2 | 6.2 | 2.2 | 3 |
| Mxxx-03400062A | 365 x 83 x 200 | 3 | 6.2 | 2.2 | 3 | 7.7 | 3 | 5 |
| Mxxx-03400078A | 365 x 83 x 200 | 3 | 7.8 | 3 | 5 | 10.4 | 4 | 5 |
| Mxxx-03400100A | 365 x 83 x 200 | 3 | 10 | 4 | 5 | 12.3 | 5.5 | 7.5 |
| Mxxx-04400150A | 365 x 124 x 200 | 3 | 15 | 5.5 | 10 | 18.5 | 7.5 | 10 |
| Mxxx-04400172A | 365 x 124 x 200 | 3 | 17.2 | 7.5 | 10 | 24 | 11 | 15 |
| Mxxx-05400270A | 365 x 143 x 200 | 3 | 27 | 11 | 20 | 30 | 15 | 20 |
| Mxxx-05400300A | 365 x 143 x 200 | 3 | 30 | 15 | 20 | 31 | 15 | 20 |
| Mxxx-06400350A | 365 x 210 x 227 | 3 | 35 | 15 | 25 | 38 | 18.5 | 25 |
| Mxxx-05400420A | 365 x 143 x 200 | 3 | 42 | 18.5 | 30 | 48 | 22 | 30 |
| Mxxx-05400470A | 365 x 143 x 200 | 3 | 47 | 22 | 30 | 63 | 30 | 40 |
| Mxxx-07400560A | 508 x 270 x 280 | 3 | 66 | 30 | 50 | 79 | 37 | 50 |
| Mxxx-07400770A | 508 x 270 x 280 | 3 | 77 | 37 | 60 | 94 | 45 | 60 |
| Mxxx-07401000A | 508 x 270 x 280 | 3 | 100 | 45 | 75 | 112 | 55 | 75 |
| Mxxx-08401340A | 753 x 310 x 290 | 3 | 134 | 55 | 100 | 155 | 75 | 100 |
| Mxxx-08401570A | 753 x 310 x 290 | 3 | 157 | 75 | 125 | 184 | 90 | 125 |
| Mxxx-09402000A | 1049 x 310 x 290 | 3 | 200 | 90 | 150 | 221 | 110 | 150 |
| Mxxx-09402240A | 1049 x 310 x 290 | 3 | 224 | 110 | 150 | 266 | 132 | 200 |
| Mxxx-09402000E | 1010 x 310 x 290 | 3 | 200 | 90 | 150 | 221 | 110 | 152 |
| Mxxx-09402240E | 1010 x 310 x 290 | 3 | 224 | 110 | 150 | 266 | 132 | 200 |
| Mxxx-10402700E | 1010 x 310 x 290 | 3 | 270 | 132 | 200 | 320 | 160 | 250 |
| Mxxx-10403200E | 1010 x 310 x 290 | 3 | 320* | 160 | 250 | 361 | 200 | 300 |
| Mxxx-11403770E | 1190 x 310 x 312 | 3 | 377 | 185 | 300 | 437 | 225 | 350 |
| Mxxx-11404170E | 1190 x 310 x 312 | 3 | 417* | 200 | 350 | 487* | 250 | 500 |
| Mxxx-11404540E | 1190 x 310 x 312 | 3 | 464* | 250 | 400 | 507* | 280 | 450 |
| 產品代碼 M600/M700/M701/M702 |
外形尺寸 (高×寬×深）mm | 電源相位 | 重載 | 正常負載 | ||||
| 連續電流（A） | 電機功率(kW) | 電機功率（HP） | 連續電流（A) | 電機功率（kW） | 電機功率(HP) | |||
| 500/575 VAC +/-10% | ||||||||
| Mxxx-05500030A | 365 x 143 x 200 | 3 | 3 | 1.2 | 2 | 3.9 | 2.2 | 3 |
| Mxxx-05500040A | 365 x 143 x 200 | 3 | 4 | 2.2 | 3 | 6.1 | 4 | 5 |
| Mxxx-05500069A | 365 x 143 x 200 | 3 | 6.9 | 4 | 5 | 10 | 5.5 | 7.5 |
| Mxxx-06500100A | 365 x 210 x 227 | 3 | 10 | 5.5 | 7.5 | 12 | 7.5 | 10 |
| Mxxx-06500150A | 365 x 210 x 227 | 3 | 15 | 7.5 | 10 | 17 | 11 | 15 |
| Mxxx-06500190A | 365 x 210 x 227 | 3 | 19 | 11 | 15 | 22 | 15 | 20 |
| Mxxx-06500230A | 365 x 210 x 227 | 3 | 23 | 15 | 20 | 27 | 18.5 | 25 |
| Mxxx-06500290A | 365 x 210 x 227 | 3 | 29 | 18.5 | 25 | 34 | 22 | 30 |
| Mxxx-06500350A | 365 x 210 x 227 | 3 | 35 | 22 | 30 | 43 | 30 | 40 |
| Mxxx-07500440A | 508 x 270 x 280 | 3 | 44 | 30 | 40 | 53 | 45 | 50 |
| Mxxx-07500550A | 508 x 270 x 280 | 3 | 55 | 37 | 50 | 73 | 55 | 60 |
| Mxxx-08500630A | 753 x 310 x 290 | 3 | 63 | 45 | 60 | 86 | 75 | 75 |
| Mxxx-08500860A | 753 x 310 x 290 | 3 | 86 | 55 | 75 | 108 | 90 | 100 |
| Mxxx-09501040A | 1049 x 310 x 290 | 3 | 104 | 75 | 100 | 125 | 110 | 125 |
| Mxxx-09501310A | 1049 x 310 x 290 | 3 | 131 | 90 | 125 | 150 | 110 | 150 |
| Mxxx-09501040E | 1010 x 310 x 290 | 3 | 104 | 75 | 100 | 125 | 110 | 125 |
| Mxxx-09501310E | 1010 x 310 x 290 | 3 | 131 | 90 | 125 | 150 | 110 | 150 |
| Mxxx-10501520E | 1010 x 310 x 290 | 3 | 152 | 110 | 150 | 200 | 130 | 200 |
| Mxxx-10501900E | 1010 x 310 x 290 | 3 | 190 | 132 | 200 | 200 | 150 | 200 |
| Mxxx-11502000E | 1190 x 310 x 312 | 3 | 200 | 150 | 200 | 248 | 185 | 250 |
| Mxxx-11502540E | 1190 x 310 x 312 | 3 | 254* | 185 | 250 | 288* | 225 | 300 |
| Mxxx-11502850E | 1190 x 310 x 312 | 3 | 285* | 225 | 300 | 315* | 250 | 350 |
| 產品代碼 M600/M700/M701/M702 |
外形尺寸(高×寬×深）mm | 電源相位 | 重載 | 正常負載 | ||||
| 連續電流（A） | 電機功率(kW) | 電機功率（HP） | 連續電流（A) | 電機功率（kW） | 電機功率(HP) | |||
| 690 VAC +/-10% | ||||||||
| Mxxx-07600190A | 508 x 270 x 280 | 3 | 19 | 15 | 20 | 23 | 18.5 | 25 |
| Mxxx-07600240A | 508 x 270 x 280 | 3 | 24 | 18.5 | 25 | 30 | 22 | 30 |
| Mxxx-07600290A | 508 x 270 x 280 | 3 | 29 | 22 | 30 | 36 | 30 | 40 |
| Mxxx-07600380A | 508 x 270 x 280 | 3 | 38 | 30 | 40 | 46 | 37 | 50 |
| Mxxx-07600440A | 508 x 270 x 280 | 3 | 44 | 37 | 50 | 52 | 45 | 60 |
| Mxxx-07600540A | 508 x 270 x 280 | 3 | 54 | 45 | 60 | 73 | 55 | 75 |
| Mxxx-08600630A | 753 x 310 x 290 | 3 | 63 | 55 | 75 | 86 | 75 | 100 |
| Mxxx-08600860A | 753 x 310 x 290 | 3 | 86 | 75 | 100 | 108 | 90 | 125 |
| Mxxx-09601040A | 1049 x 310 x 290 | 3 | 104 | 90 | 125 | 125 | 110 | 150 |
| Mxxx-09601310A | 1049 x 310 x 290 | 3 | 131 | 110 | 150 | 150 | 132 | 175 |
| Mxxx-09601040E | 1010 x 310 x 290 | 3 | 104 | 90 | 15 | 125 | 110 | 150 |
| Mxxx-09601310E | 1010 x 310 x 290 | 3 | 131 | 110 | 150 | 155 | 132 | 175 |
| Mxxx-10601500E | 1010 x 310 x 290 | 3 | 150 | 132 | 175 | 172 | 140 | 200 |
| Mxxx-10601780E | 1010 x 310 x 290 | 3 | 178 | 160 | 200 | 197 | 185 | 250 |
| Mxxx-10602100E | 1010 x 310 x 290 | 3 | 210 | 185 | 250 | 225 | 200 | 250 |
| Mxxx-11602380E | 1190 x 310 x 312 | 3 | 238* | 200 | 250 | 275* | 250 | 300 |
-
關鍵數據
單驅動器重載額定值：
- 230 V：1.0 hp至125 hp（0.75 kW至90 kW）
- 460 V：1.0 hp至400 hp（0.75 kW至250 kW）
- 575 V：2.0 hp至300 hp（1.5 kW至225 kW）
- 690 V：20 hp至300 hp（15 kW至250 kW）
單驅動器正常負載額定值：
- 230 V：1.5 hp至150 hp（1.1 kW至110 kW）
- 460 V：1.0 hp至450 hp（0.75 kW至280 kW）
- 575 V：3.0 hp至350 hp（2.2 kW至250 kW）
- 690 V：25 hp至400 hp（18.5 kW至280 kW）
模塊化驅動器額定值：
- 125 hp至4,200 hp（1.0 kW至2.8 MW）
控制連接：取決于型號
- Unidrive M700和Unidrive M701型號：3個模擬輸入，3個數字輸入，2個模擬輸出，3個數字I / O，1個STO，1個繼電器
- Unidrive M702型號：3 x數字輸入，3 x數字輸出，2 x STO，1 x繼電器
反饋： 2 x編碼器輸入，1 x模擬編碼器輸出
智能：板載PLC和運動控制（AMC）
板載通信：取決于型號
- Unidrive M700和Unidrive M702型號：Ethernet（EtherNet / IP，Modbus TCP，RTMoE）
- Unidrive M701型號：RS485（Modbus RTU）
機器：取決于型號，符合SIL3 / PLe
- Unidrive M700和Unidrive M701型號：1STO
- Unidrive M702型號：2STO
鍵盤：無鍵盤（標準）
- KI-KEYPAD-LCD：純文本，多語言LCD鍵盤，用于深入的參數和數據描述，以增強用戶體驗
- KI-KEYPAD-RTC：KI-Keypad-LCD的所有功能，加上電池供電的實時時鐘，可對事件進行準確的時間戳記，有助于診斷
- REMOTE-KEYPAD：可遠程安裝的純文本多語言LCD鍵盤，允許在面板外部靈活安裝并符合IP66（NEMA 4）
- REMOTE-KEYPAD-RTC：該鍵盤可遠程安裝，從而可以靈活地安裝在面板的外部（符合IP54 / NEMA 12標準）。三行純文本，多語言LCD鍵盤，用于快速設置和有用的診斷。電池供電的實時時鐘可對事件進行準確的時間戳記，有助于診斷。
系統集成選件插槽： 3
參數拷貝： PC工具，智能卡和SD卡
電壓等級
100 V（100 V-120 V±10％）
200 V（200 V-240 V±10％）
?
400 V（380 V-480 V±10％）
?
575 V（500 V-575 V±10％）
?
690 V（500 V-690 V±10％）
?
控制模式
開環矢量或V / F感應電機控制
?
感應電機的開環轉子磁通控制（RFC-A）
?
開環永磁電機控制（RFC-S）
?
感應電機的閉環轉子磁通控制（RFC-A）
?
閉環永磁電機控制（RFC-S）
?
有源前端（AFE）整流回饋
?
單驅動器：
框架尺寸
尺寸（HXWXD）
重量kg（lb）
mm
in
kg
lb
3
382 x 83 x 200 15.0 x 3.3 x 7.9 4.5 9.9 4
391 x 124 x 200 15.4 x 4.9 x 7.9 6.5 14.3 5
391 x 143 x 200
15.4 x 5.6 x 7.6
7.4
16.3
6
391 x 210 x 227 15.4 x 8.3 x 8.9 14 30.9 7
557 x 270 x 280 21.9 x 10.6 x 11.0 28 61.7 8
803 x 310 x 290 31.6 x 12.2 x 11.4 52 114.6 9A
1108 x 310 x 290 43.6 x 12.2 x 11.4 66.5 146.6 9E
1069 x 310 x 290 42.1 x 12.2 x 11.4 46 101.4 10E
1069 x 310 x 290 42.1 x 12.2 x 11.4 46 101.4 11E
1242 x 310 x 312 55.5 x 12.2 x 12.3 63 138.9 尺寸包括安裝支架。
模塊化驅動器：
框架尺寸 尺寸（HXWXD） 整流+逆變模塊 9A 1108 x 310 x 290 43.62 x 12.21 x 11.4 9E | 9T 1069 x 310 x 290 42.1 x 12.2 x 11.4 10E | 10噸 1069 x 310 x 290 42.1 x 12.2 x 11.4 11E | 11T 1242x 310 x 312 48.9 x 12.2 x 12.3 逆變模塊 9D 773 x 310 x 290 30.4 x 12.2 x 11.4 10D 773 x 310 x 290 30.4 x 12.2 x 11.4 11D 863 x 310 x 312 34 x 12.2 x 12.3 整流模塊 10A 6脈沖 6脈沖 355 x 310 x 290 15.8 x 12.2 x 11.4 11A | 11T 6脈沖 6脈沖 415 x 310 x 290 16.3 x 12.2 x 11.4 12脈沖 12脈沖 415 x 310 x 290 16.3 x 12.2 x 11.4 尺寸包括安裝支架。
鍵盤
|
|
KI-Keypad純文本，多語言LCD鍵盤，4行文本，用于深入的參數和數據描述，以增強用戶體驗。 |
|
|
KI-Keypad RTCKI-Keypad的所有功能以及電池供電的實時時鐘。這樣可以對事件進行準確的時間戳記，有助于診斷。 |
|
|
Remote keypadCI-Keypad LCD的所有功能，但可遠程安裝。這樣可以靈活地安裝在面板的外部，并符合IP66（NEMA 4）的要求。 |
 |
Remote keypad-RTC鍵盤可遠程安裝，可靈活安裝在面板的外部（符合IP54 / NEMA 12）。三行多國語言以及自定義文本LCD鍵盤，可進行快速設置和有用的診斷。電池供電的實時時鐘可為事件提供準確的時間戳，有助于診斷。 |
系統集成模塊-反饋
 |
SI-Encoder正交編碼器輸入接口模塊。 |
 |
SI-Uni-Encoder通用編碼器輸入和輸出接口，支持正交，SinCos，EnDat和SSI編碼器。 |
系統集成模塊-通信
 |
SI-PROFIBUSPROFIBUS接口模塊 |
 |
SI-DeviceNetDeviceNet接口模塊 |
 |
SI-CANopen支持各種配置文件的CANopen接口模塊，包括多個驅動器配置文件 |
 |
SI-Ethernet支持EtherNet / IP，RTMoE和Modbus TCP / IP |
 |
SI-PROFINET V2PROFINET RT接口模塊 |
 |
SI-EtherCATEtherCAT接口模塊 |
 |
SI-Interbus Interbus接口模塊。 |
系統集成模塊-應用模塊
 |
SI-APPS-PLUS應用程序第二個處理器模塊，該模塊允許SyPTPro應用程序重新為Unidrive M700編譯 |
 |
MCi200第二個處理器，使用Machine Control Studio提供的機器控制。 |
|
|
MCi210通過直接在處理器和擴展I / O上的雙端口以太網接口添加到MCi200。 |
系統集成模塊-擴展I / O
|
|
SI-I / O擴展I / O接口模塊，以增加驅動器上I / O點的數量。提供擴展功能：4 x數字I / O，3 x模擬輸入（默認）/數字輸入，1 x模擬輸出（默認）/數字輸入，2 x繼電器。 |
系統集成模塊
|
|
SI-Safety一個智能的可編程模塊，符合IEC 61800-5-2 / ISO 13849-1功能標準，可達SIL3 / PLe。 |
驅動器接口單元-備份
|
|
SmartcartSmartcard 8k存儲設備可備份和復制參數集和基本PLC程序。SMARTCARD-64具有64k內存。 |
|
|
SD Card Adaptor允許將SD卡插入智能卡套，以進行參數備份和應用程序（不包括SD卡）。 |
驅動器接口單元-通訊
|
|
KI-485 adaptorRS485接口，Modbus RTU協議。如果沒有鍵盤，此適配器通常用于連接Unidrive M Connect以配置驅動器。 |
 |
CT USB Comms CableUSB通信電纜允許驅動器通過Modbus RTU RS485連接連接到PC，以便與Unidrive M的PC工具一起使用。 |
 |
操作界面和HMI強大的CTVue HMI（人機界面）產品線以及用于Control Techniques驅動器的集成驅動程序，可輕松將HMI與Control Techniques驅動器集成 |
