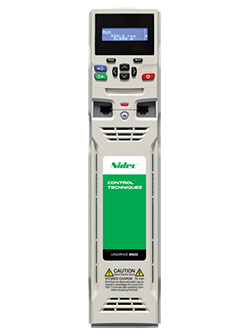

Unidrive M700
0.75 kW – 2.8 MW（1.0-4,200 hp）
200 V / 400 V / 575 V / 690 V
Unidrive M700提供高性能的電機控制和更佳控制靈活性，以滿足機器制造商和高規格工業應用的要求。Unidrive M700為現有Unidrive SP用戶提供了增強的升級。
通過出色的電機控制使生產能力達到更高
- 用于閉環感應，永磁和伺服電機的高帶寬電機控制算法-3000 Hz的電流環路帶寬和250 Hz的速度環路帶寬
- 靈活的速度和位置反饋接口支持旋轉變壓器到高分辨率編碼器的各種反饋技術
- 同時三個編碼器通道，例1個反饋編碼器，1個給定編碼器和1個分頻輸出
- MCi模塊可以去除對外部PLC和運動控制器的需求
- 分頻編碼器輸出可以為CAM，數字鎖和電子齒輪應用提供位置給定
使用板載電機控制器優化系統性能
- M700包含一個能夠控制1.5軸的運動控制器。運動功能在“驅動器”上執行，從而使系統性能更佳
設計靈活的集中式和分散式控制系統
- 可以添加MCi模塊以執行更大的程序，以實現系統控制功能
- 板載PLC用于邏輯程序
- Machine Control Studio是行業標準IEC61131-3編程環境，用于增強的系統設計和配置
- 集成的雙端口以太網交換機提供簡單的連接
- 板載實時以太網（IEEE 1588 V2）使用RTMoE（以太網實時運動）提供快速通信和準確的軸同步
- 三個插槽可用于現場總線，位置反饋和I / O選件模塊系統集成
通過直接與防御系統集成，符合防御標準，正常運行時間并降低成本
- M700具有集成的防御轉矩關閉（STO）輸入，并且可以容納用于有效運動功能的SI防御模塊
| 產品代碼 M600/M700/M701/M702 |
外形尺寸 (高×寬×深）mm | 電源相位 | 重載 | 正常負載 | ||||
| 連續電流（A） | 電機功率(kW) | 電機功率（HP） | 連續電流（A) | 電機功率（kW） | 電機功率(HP) | |||
| 200/240 VAC +/-10% | ||||||||
| Mxxx-03200050A | 365 x 83 x 200 | 3 | 5 | 0.75 | 1 | 6.6 | 1.1 | 1.5 |
| Mxxx-03200066A | 365 x 83 x 200 | 3 | 6.6 | 1.1 | 1.5 | 8 | 1.5 | 2 |
| Mxxx-03200080A | 365 x 83 x 200 | 3 | 8 | 1.5 | 2 | 11 | 2.2 | 3 |
| Mxxx-03200106A | 365 x 83 x 200 | 3 | 10.6 | 2.2 | 3 | 12.7 | 3 | 3 |
| Mxxx-04200137A | 365 x 124 x 200 | 3 | 13.7 | 3 | 3 | 18 | 4 | 5 |
| Mxxx-04200185A | 365 x 124 x 200 | 3 | 18.5 | 4 | 5 | 24 | 5.5 | 7.5 |
| Mxxx-05200250A | 365 x 143 x 200 | 3 | 25 | 5.5 | 7.5 | 30 | 7.5 | 10 |
| Mxxx-06200330A | 365 x 210 x 227 | 3 | 33 | 7.5 | 10 | 50 | 11 | 15 |
| Mxxx-06200440A | 365 x 210 x 227 | 3 | 44 | 11 | 15 | 58 | 15 | 20 |
| Mxxx-07200610A | 508 x 270 x 280 | 3 | 61 | 15 | 20 | 75 | 18.5 | 25 |
| Mxxx-07200750A | 508 x 270 x 280 | 3 | 75 | 18.5 | 25 | 94 | 22 | 30 |
| Mxxx-07200830A | 508 x 270 x 280 | 3 | 83 | 22 | 30 | 117 | 30 | 40 |
| Mxxx-08201160A | 753 x 310 x 290 | 3 | 116 | 30 | 40 | 149 | 37 | 50 |
| Mxxx-08201320A | 753 x 310 x 290 | 3 | 132 | 37 | 50 | 180 | 45 | 60 |
| Mxxx-09201760A | 1049 x 310 x 290 | 3 | 176 | 45 | 60 | 216 | 55 | 75 |
| Mxxx-09202190A | 1049 x 310 x 290 | 3 | 219 | 55 | 75 | 266 | 75 | 100 |
| Mxxx-09201760E | 1010 x 310 x 290 | 3 | 176 | 45 | 60 | 216 | 55 | 75 |
| Mxxx-09202190E | 1010 x 310 x 290 | 3 | 219 | 55 | 75 | 266 | 75 | 100 |
| Mxxx-10202830E | 1010 x 310 x 290 | 3 | 283 | 75 | 100 | 325 | 90 | 125 |
| Mxxx-10203000E | 1010 x 310 x 290 | 3 | 300 | 90 | 125 | 360 | 110 | 150 |
| 產品代碼 M600/M700/M701/M702 |
外形尺寸 (高×寬×深）mm | 電源相位 | 重載 | 正常負載 | ||||
| 連續電流（A） | 電機功率(kW) | 電機功率（HP） | 連續電流（A) | 電機功率（kW） | 電機功率(HP) | |||
| 380/480 VAC +/-10% | ||||||||
| Mxxx-03400025A | 365 x 83 x 200 | 3 | 2.5 | 0.75 | 1 | 3.4 | 1.1 | 1.5 |
| Mxxx-03400031A | 365 x 83 x 200 | 3 | 3.1 | 1.1 | 1.5 | 4.5 | 1.5 | 2 |
| Mxxx-03400045A | 365 x 83 x 200 | 3 | 4.5 | 1.5 | 2 | 6.2 | 2.2 | 3 |
| Mxxx-03400062A | 365 x 83 x 200 | 3 | 6.2 | 2.2 | 3 | 7.7 | 3 | 5 |
| Mxxx-03400078A | 365 x 83 x 200 | 3 | 7.8 | 3 | 5 | 10.4 | 4 | 5 |
| Mxxx-03400100A | 365 x 83 x 200 | 3 | 10 | 4 | 5 | 12.3 | 5.5 | 7.5 |
| Mxxx-04400150A | 365 x 124 x 200 | 3 | 15 | 5.5 | 10 | 18.5 | 7.5 | 10 |
| Mxxx-04400172A | 365 x 124 x 200 | 3 | 17.2 | 7.5 | 10 | 24 | 11 | 15 |
| Mxxx-05400270A | 365 x 143 x 200 | 3 | 27 | 11 | 20 | 30 | 15 | 20 |
| Mxxx-05400300A | 365 x 143 x 200 | 3 | 30 | 15 | 20 | 31 | 15 | 20 |
| Mxxx-06400350A | 365 x 210 x 227 | 3 | 35 | 15 | 25 | 38 | 18.5 | 25 |
| Mxxx-05400420A | 365 x 143 x 200 | 3 | 42 | 18.5 | 30 | 48 | 22 | 30 |
| Mxxx-05400470A | 365 x 143 x 200 | 3 | 47 | 22 | 30 | 63 | 30 | 40 |
| Mxxx-07400560A | 508 x 270 x 280 | 3 | 66 | 30 | 50 | 79 | 37 | 50 |
| Mxxx-07400770A | 508 x 270 x 280 | 3 | 77 | 37 | 60 | 94 | 45 | 60 |
| Mxxx-07401000A | 508 x 270 x 280 | 3 | 100 | 45 | 75 | 112 | 55 | 75 |
| Mxxx-08401340A | 753 x 310 x 290 | 3 | 134 | 55 | 100 | 155 | 75 | 100 |
| Mxxx-08401570A | 753 x 310 x 290 | 3 | 157 | 75 | 125 | 184 | 90 | 125 |
| Mxxx-09402000A | 1049 x 310 x 290 | 3 | 200 | 90 | 150 | 221 | 110 | 150 |
| Mxxx-09402240A | 1049 x 310 x 290 | 3 | 224 | 110 | 150 | 266 | 132 | 200 |
| Mxxx-09402000E | 1010 x 310 x 290 | 3 | 200 | 90 | 150 | 221 | 110 | 152 |
| Mxxx-09402240E | 1010 x 310 x 290 | 3 | 224 | 110 | 150 | 266 | 132 | 200 |
| Mxxx-10402700E | 1010 x 310 x 290 | 3 | 270 | 132 | 200 | 320 | 160 | 250 |
| Mxxx-10403200E | 1010 x 310 x 290 | 3 | 320* | 160 | 250 | 361 | 200 | 300 |
| Mxxx-11403770E | 1190 x 310 x 312 | 3 | 377 | 185 | 300 | 437 | 225 | 350 |
| Mxxx-11404170E | 1190 x 310 x 312 | 3 | 417* | 200 | 350 | 487* | 250 | 500 |
| Mxxx-11404540E | 1190 x 310 x 312 | 3 | 464* | 250 | 400 | 507* | 280 | 450 |
| 產品代碼 M600/M700/M701/M702 |
外形尺寸 (高×寬×深）mm | 電源相位 | 重載 | 正常負載 | ||||
| 連續電流（A） | 電機功率(kW) | 電機功率（HP） | 連續電流（A) | 電機功率（kW） | 電機功率(HP) | |||
| 500/575 VAC +/-10% | ||||||||
| Mxxx-05500030A | 365 x 143 x 200 | 3 | 3 | 1.2 | 2 | 3.9 | 2.2 | 3 |
| Mxxx-05500040A | 365 x 143 x 200 | 3 | 4 | 2.2 | 3 | 6.1 | 4 | 5 |
| Mxxx-05500069A | 365 x 143 x 200 | 3 | 6.9 | 4 | 5 | 10 | 5.5 | 7.5 |
| Mxxx-06500100A | 365 x 210 x 227 | 3 | 10 | 5.5 | 7.5 | 12 | 7.5 | 10 |
| Mxxx-06500150A | 365 x 210 x 227 | 3 | 15 | 7.5 | 10 | 17 | 11 | 15 |
| Mxxx-06500190A | 365 x 210 x 227 | 3 | 19 | 11 | 15 | 22 | 15 | 20 |
| Mxxx-06500230A | 365 x 210 x 227 | 3 | 23 | 15 | 20 | 27 | 18.5 | 25 |
| Mxxx-06500290A | 365 x 210 x 227 | 3 | 29 | 18.5 | 25 | 34 | 22 | 30 |
| Mxxx-06500350A | 365 x 210 x 227 | 3 | 35 | 22 | 30 | 43 | 30 | 40 |
| Mxxx-07500440A | 508 x 270 x 280 | 3 | 44 | 30 | 40 | 53 | 45 | 50 |
| Mxxx-07500550A | 508 x 270 x 280 | 3 | 55 | 37 | 50 | 73 | 55 | 60 |
| Mxxx-08500630A | 753 x 310 x 290 | 3 | 63 | 45 | 60 | 86 | 75 | 75 |
| Mxxx-08500860A | 753 x 310 x 290 | 3 | 86 | 55 | 75 | 108 | 90 | 100 |
| Mxxx-09501040A | 1049 x 310 x 290 | 3 | 104 | 75 | 100 | 125 | 110 | 125 |
| Mxxx-09501310A | 1049 x 310 x 290 | 3 | 131 | 90 | 125 | 150 | 110 | 150 |
| Mxxx-09501040E | 1010 x 310 x 290 | 3 | 104 | 75 | 100 | 125 | 110 | 125 |
| Mxxx-09501310E | 1010 x 310 x 290 | 3 | 131 | 90 | 125 | 150 | 110 | 150 |
| Mxxx-10501520E | 1010 x 310 x 290 | 3 | 152 | 110 | 150 | 200 | 130 | 200 |
| Mxxx-10501900E | 1010 x 310 x 290 | 3 | 190 | 132 | 200 | 200 | 150 | 200 |
| Mxxx-11502000E | 1190 x 310 x 312 | 3 | 200 | 150 | 200 | 248 | 185 | 250 |
| Mxxx-11502540E | 1190 x 310 x 312 | 3 | 254* | 185 | 250 | 288* | 225 | 300 |
| Mxxx-11502850E | 1190 x 310 x 312 | 3 | 285* | 225 | 300 | 315* | 250 | 350 |
| 產品代碼 M600/M700/M701/M702 |
外形尺寸 (高×寬×深）mm | 電源相位 | 重載 | 正常負載 | ||||
| 連續電流（A） | 電機功率(kW) | 電機功率（HP） | 連續電流（A) | 電機功率（kW） | 電機功率(HP) | |||
| 690 VAC +/-10% | ||||||||
| Mxxx-07600190A | 508 x 270 x 280 | 3 | 19 | 15 | 20 | 23 | 18.5 | 25 |
| Mxxx-07600240A | 508 x 270 x 280 | 3 | 24 | 18.5 | 25 | 30 | 22 | 30 |
| Mxxx-07600290A | 508 x 270 x 280 | 3 | 29 | 22 | 30 | 36 | 30 | 40 |
| Mxxx-07600380A | 508 x 270 x 280 | 3 | 38 | 30 | 40 | 46 | 37 | 50 |
| Mxxx-07600440A | 508 x 270 x 280 | 3 | 44 | 37 | 50 | 52 | 45 | 60 |
| Mxxx-07600540A | 508 x 270 x 280 | 3 | 54 | 45 | 60 | 73 | 55 | 75 |
| Mxxx-08600630A | 753 x 310 x 290 | 3 | 63 | 55 | 75 | 86 | 75 | 100 |
| Mxxx-08600860A | 753 x 310 x 290 | 3 | 86 | 75 | 100 | 108 | 90 | 125 |
| Mxxx-09601040A | 1049 x 310 x 290 | 3 | 104 | 90 | 125 | 125 | 110 | 150 |
| Mxxx-09601310A | 1049 x 310 x 290 | 3 | 131 | 110 | 150 | 150 | 132 | 175 |
| Mxxx-09601040E | 1010 x 310 x 290 | 3 | 104 | 90 | 15 | 125 | 110 | 150 |
| Mxxx-09601310E | 1010 x 310 x 290 | 3 | 131 | 110 | 150 | 155 | 132 | 175 |
| Mxxx-10601500E | 1010 x 310 x 290 | 3 | 150 | 132 | 175 | 172 | 140 | 200 |
| Mxxx-10601780E | 1010 x 310 x 290 | 3 | 178 | 160 | 200 | 197 | 185 | 250 |
| Mxxx-10602100E | 1010 x 310 x 290 | 3 | 210 | 185 | 250 | 225 | 200 | 250 |
| Mxxx-11602380E | 1190 x 310 x 312 | 3 | 238* | 200 | 250 | 275* | 250 | 300 |
關鍵數據
- 重載額定功率：0.75 kW – 2.8 MW（1.0-4,200 hp）
- 相數：3相
標準功能
智能：
- 板載PLC
- 運動控制
板載通訊：
- M700和M702 –以太網
- M701 – RS485
反饋：
- 2個編碼器輸入
- 1 x編碼器分頻輸出
機器防御：
- M700和M701-1個防御轉矩關閉（STO）端子
- M702 – 2個STO端子
- 符合SIL3 / PLe
鍵盤：
- 沒有標準鍵盤
選件插槽：
- 3
通過以下方式拷貝參數：
- PC工具
- 智能卡
- SD卡
|
電壓等級
|
|
|
100 V（100 V-120 V±10％）
|
|
|
200 V（200 V-240 V±10％）
|
?
|
|
400 V（380 V-480 V±10％）
|
?
|
|
575 V（500 V-575 V±10％）
|
? |
|
690 V（500 V-690 V±10％）
|
?
|
|
控制模式
|
|
|
開環矢量或V / F感應電機控制
|
?
|
|
感應電機的開環轉子磁通控制（RFC-A）
|
?
|
|
開環同步電機控制（RFC-S）
|
?
|
|
感應電機的閉環轉子磁通控制（RFC-A）
|
? |
|
閉環同步電機控制（RFC-S）
|
? |
|
有源前端（AFE）整流回饋
|
? |
單驅動器：
|
框架尺寸 |
尺寸（HXWXD） |
重量 |
||
|
mm |
in |
kg |
lb |
|
|
3 |
382 x 83 x 200 | 15.0 x 3.3 x 7.9 | 4.5 | 9.9 |
|
4 |
391 x 124 x 200 | 15.4 x 4.9 x 7.9 | 6.5 | 14.3 |
|
5 |
391 x 143 x 200 |
15.4 x 5.6 x 7.6 |
7.4 |
16.3 |
|
6 |
391 x 210 x 227 | 15.4 x 8.3 x 8.9 | 14 | 30.9 |
|
7 |
557 x 270 x 280 | 21.9 x 10.6 x 11.0 | 28 | 61.7 |
|
8 |
803 x 310 x 290 | 31.6 x 12.2 x 11.4 | 52 | 114.6 |
|
9A |
1108 x 310 x 290 | 43.6 x 12.2 x 11.4 | 66.5 | 146.6 |
|
9E |
1069 x 310 x 288 | 42.1 x 12.2 x 11.3 | 46 | 101.4 |
|
10E |
1069 x 310 x 288 | 42.1 x 12.2 x 11.3 | 46 | 101.4 |
|
11E |
1410 x 310 x 310 | 55.5 x 12.2 x 12.2 | 63 | 138.9 |
所有尺寸均包括安裝支架
模塊化驅動器：
|
框架尺寸 |
尺寸（HXWXD） |
|
|---|---|---|
|
mm |
in |
|
| 整流+逆變模塊 | ||
|
9A |
1108 x 310 x 290 | 43.62 x 12.21 x 11.4 |
|
9E | 9T |
1069 x 310 x 290 | 42.1 x 12.21 x 11.4 |
| 10E | 10T | 1069 x 310 x 290 | 42.1 x 12.21 x 11.4 |
|
11E | 11T |
1242 x 310 x 312 | 48.9 x 12.2 x 12.3 |
| 逆變模塊 | ||
|
9D |
773 x 310 x 290 | 30.4 x 12.2 x 11.4 |
|
10D |
773 x 310 x 290 | 30.4 x 12.2 x 11.4 |
|
11D |
863 x 310 x 290 | 34 x 12.2 x 12.3 |
| 整流模塊 | ||
|
10A |
6脈沖
355 x 310 x 290
|
6脈沖
13.9 x 12.2 x 11.4
|
|
11A | 11T |
6脈沖 |
6脈沖 |
所有尺寸均包括安裝支架
驅動器型號
|
|
M701-更換Unidrive SP
Unidrive M701板載2個RS485端口，而不是以太網，因此是Unidrive SP的理想升級路徑?？梢允褂弥悄芸ɑ騏nidrive M connect PC工具將SP參數集移植到UnidriveM?？梢詾閁nidrive MC工具上的SI-Applications重新編譯SM-Applications程序?？梢詾閁nidrive M上的SI-Applications重新編譯SM-Applications程序 |
|
|
M702-增強 對于需要板載以太網和雙STO以符合SIL3或PLe的應用，M702具有一個額外的STO輸入 |
鍵盤
|
|
Remote keypad RTC 鍵盤可遠程安裝，可靈活安裝在面板的外部（符合IP54 / NEMA 12）。三行純文本，多語言LCD鍵盤，用于快速設置和有用的診斷。電池供電的實時時鐘可為事件提供準確的時間戳，幫助診斷 |
|
|
Remote keypad遠程鍵盤 CI鍵盤LCD的所有功能，但可以遠程安裝。這樣可以在面板的外部靈活安裝并符合IP66（NEMA 4） |
|
|
KI-Keypad 純文本，多語言LCD鍵盤，4行文本，用于深度參數和數據描述，以增強用戶體驗 |
|
|
KI-Keypad RTC KI-Keypad的所有功能，但具有電池供電的實時時鐘。這樣可以對事件進行準確的時間戳記，有助于診斷 |
系統集成模塊-反饋
|
|
SI-Encoder 增量型編碼器輸入接口模塊 |
|
|
SI-Universal Encoder 編碼器輸入和輸出接口，支持正交，SinCos，EnDat和SSI編碼器 |
系統集成模塊-通訊
|
|
SI-PROFIBUS PROFIBUS接口模塊 |
|
|
SI-DeviceNet DeviceNet接口模塊 |
|
|
SI-CANopen CANopen接口模塊。 |
|
|
支持EtherNet / IP和Modbus TCP / IP的SI-Ethernet外部以太網模塊 |
|
|
SI-EtherCAT |
 |
SI-PROFINET RT PROFINET接口模塊 |
系統集成模塊-應用
|
|
SI-Applications Second處理器模塊，允許為SyPTPro應用程序重新編譯為Unidrive M700 |
|
|
MCi200 Second處理器，使用Machine Control Studio提供機器控制 |
|
|
MCi210 通過直接在處理器上的雙端口以太網接口和附加I / O添加到MCi200 |
系統集成模塊-附加I / O
|
|
SI-I / O 擴展I / O接口模塊，用于增加驅動器上I / O點的數量。提供附加功能：4 x數字I / O，3 x模擬輸入（默認）/數字輸入，1 x模擬輸出（默認）/數字輸入，2 x繼電器 |
系統集成模塊
|
|
SI-Safety 一種智能可編程模塊，符合IEC 61800-5-2 / ISO 13849-1功能標準，可達SIL3 / PLe |
驅動器接口單元-備用
|
|
Smartcard Smartcard存儲設備可備份和復制參數集和基本PLC程序 |
 |
SD卡適配器 允許將SD卡插入智能卡插槽，以進行參數備份克隆和應用程序 |
驅動器接口單元-通訊
 |
KI-485適配器
這使驅動器可以通過RS485進行通信。如果驅動器沒有鍵盤，通常用于編程
|
 |
CT USB通訊電纜 USB通訊電纜允許驅動器連接到PC，以便與Unidrive M的PC工具一起使用* |
*還需要一個適配器。
