YH系列PLC

-基于EIherCAT現場總線的多軸控制器，

-總線傳輸速率為100Mbps,采用分布式時鐘，脈沖軸和總線軸相結合，可以快速、準確的傳輸數據，方便用戶快速入門。

-支持位置、速度、扭矩、原點復歸等單軸運動指令，支持電子齒輪、電子凸輪、直線插補、圓弧插補等多軸指令。

-內建多種通訊口，RS232、RS485、USB以太網供用戶選擇。帶萬年歷，可擴展IO口。

技術參數
系列型號YH-	YH-16T(/P/R)-E	YH-24T(/P/R)-E	YH-32T(/P/R)-2E	YH-40T(/P/R)-2E	YH-48T(/P/R1-2E	YH-60T[/P/RJ-2E
輸出方式	T：品體管NPN輸出； P：品體管PNP輸出：R：繼電器輸出；
總點數	16點	24點	32點	40點	48點	60點
數字量輸入點數	8	14	16	24	24	36
數字量輸出點數	8	10	16	16	24	24
高速輸入計數器	3路AB相	3路AB相	4路AB相	4路AB相	4路AB相	4路AB相
高速輸入最大頻豐	200khz	200khz	200khz	200khz	200khz	200khz
右模塊	16個	16個	16個	16個	16個	16個
左擴展	支持通訊擴展	支持通訊擴展	支持通訊擴展	支持通訊擴展	支持通訊擴展	支持通訊擴展
BD板	支持1個	支持1個	支持1個	支持1個	支持2個	支持2個
串行通訊口	RS232/RS485*2	RS232/RS485*2	RS232/R5485*2	RS232/RS485*2	R5232/R5485*2	R5232/RS485*2
USB通訊口	無	無	程序下載/固件升級	程序下載/固件升級	程序下載/固件升級	程序下載/固件升級
以太網口	支持1個	支持1個	支持2個	支持2個	支持2個	支持2個
脈沖軸數量	2/4軸(T/P輸出)	4軸(T/P輸出)	4/8軸(T/P輸出)	4/8軸(T/P輸出)	4/12軸(T/P輸出)	4/12軸(T/P輸出)
高速輸出最大舞率	200khz	200khz	200khz	200khz	200khz	200khz
總線功能	無	無	無	無	無	無
總線軸數	無	無	無	無	無	無
程序容量	30k	30k	30k	30k	30k	30k
萬年歷	支持	支持	支持	支持	支持	支持

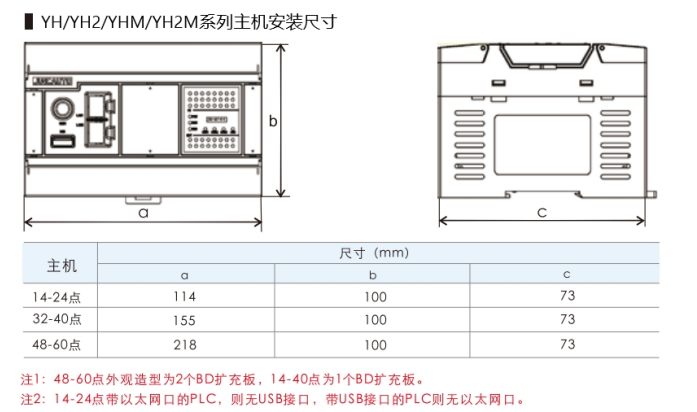

尺寸(mm	11410073	11410073	15510073	15510073	21810073	21810073
是否支持C語言	支持	支持	支持	支持	支持	支持
防護等級	IP20
工作環境溫度	5-55℃(41-131°F)無結露
相對濕度	5-95%
運輸環境溫度	-25-70℃(-13-158°F)
抗振性	10M/S²

數字量輸入擴展
型號	功能	規格
YHE-8X	8通道數字量NPN輸入	DC24V供電，無需外接電源供電輸入點ZUI高頻率10KHz
YHE-8X-S	8通道數字量NPN/PNP輸人
YHE-16X	16通道數字量NPN輸入
YHE-16X-S	16通道數字量NPN/PNP輸人
YHE-16X2	16通道數字量NPN輸入， 1路RS 485通訊

數字量輸出擴展
型號	功能	規格
YHE-8YT	8通道品體管NPN輸出	DC24V供電，無需外接電源供電 R：繼電器輸出 T：NPN型品體管輸出 P：PNP型品體管輸出 R響應時間：約10ms T/P響應時間：約50us R:ZUI大輸出電流：ZUI大2A T/P:ZUI大輸出電流：每點0.3A
YHE-16YT	16通道品體管NPN輸出
YHE-8YR	8通道繼電器輸出
YHE-16YR	16通道繼電器輸出
YHE-32YT	32通道品體管NPN輸出
YHE-32YR	32通道繼電器輸出

數字量輸入/出擴展
型號	功能	規格
YHE-8T	4通道數字量輸人，4通道品體管輸出	DC24V供電，無需外接電源供電 NPN輸入輸人點ZUI高頻率10KHz R：繼電器輸出 T：NPN型品體管輸出 P：PNP型品體管輸出 S：NPN/PNP雙JI性輸人無S：NPN輸入 R響應時間：約10ms T/P響應時間：約50us R:ZUI大輸出電流：ZUI大2A T/P:ZUI大輸出電流：每點0.3A
YHE-8T(/P)-S	4通道數字量輸人，4通道體管輸出
YHE-16T	8通道數字量輸入.8通道品體管輸出
YHE-1612	8通道數字量輸人，8通道品體管輸出，1路RS485通訊
YHE-16T(/P)-S	8通道數字量輸人，8通道品體管輸出
YHE-16R	8通道數字量輸人，8通道繼電器輸出
YHE-16R-S	8通道數字量輸入，8通道繼電器輸出
YHE-32T	16通道數字量輸入，16通道品體管輸出
YHE-32T(/P)-S	16通道數字量輸入，16通道品體管輸出
YHE-32R	16通道數字量輸人，16通道繼電器輸出
YHE-32R-S	16通道數字量輸人，16通道繼電器輸出
YHE-4OT	24通道數字量輸人，16通道品體管輸出
YHE-4OT(/P)-S	24通道數字量輸人，16通道品體管輸出	-

YHE系列HBD板
型號	功能	規格
YHBD-1AI1AOS	1路模擬量輸入，1路模擬量輸出	電壓范圍：0V-10V；電流范圍：0-20mA
YHBD-2AI	2路模擬量輸入	電壓范圍：0V-10V；電流范圍：0-20mA
YHBD-2AOS	2路模擬量輸出	電壓范圍：0V-10V；電流范圍：0-20mA
YHBD-2RS485	2路RS485	帶隔離
YHBD-2TC	2路溫度采集輸人	2路K型熱電偶溫座采集輸入
YHBD-CAN	1路CAN總線	帶16個從站：如何服、步進、閥島等)

模擬量輸入擴展
型號	功能	規格
YHE-4AI	4通道模擬量輸人	電壓范圍：0V~10V 電流范圍：0-20mA 分辨率：12bit
YHE-4AI2	4通道模擬量輸人，1路RS485通訊
YHE-8AI	8通道模擬量輸人
YHE-8AI2	8通道模振量輸人，1路RS485通訊
模擬量輸出擴展
型號	功能	規格
YHE-4AO	4通道模擬量輸出	電壓范圍：-10V~10V電流范圍：0-20mA：4-20mA分辨率：12bit
YHE-8AO	8通道模擬量輸出	電壓范圍：-10V~10V電流范圍：0-20mA：4-20mA分辨率：12bit
模擬量輸入/出擴展
型號	功能	規格
YHE-4A12AO	4通道模擬量輸入，2通道模擬量輸出	電壓范圍：(輸入：0-5V，0-10V)(輸出：-10V-10V] 電流圍：(輸入/出：0-20mA-4-20mA]分率：12bit
YHE-4A12AO2	4通道模擬量輸入，2通道模救量輸出，1路RS485通訊
YHE-BAI4AOS2	8通道模擬量輸人，4通道模核量輸出，1路RS485通訊	電壓范圍：(軸人/出：0-10V)電流范圍：(輸人/出：0-20mA：4-20mA)分辨率：12bit
YHE-BA18AOS2	8通道模擬量輸入，8通道模擬量輸出，1路RS485通訊	電壓范圍：(軸人/出：0-10V)電流范圍：(輸人/出：0-20mA：4-20mA)分辨率：12bit
溫度擴展
型號	功能	規格
YHE-2TCY	2通道溫座輸人,2通道品體管NPN輸出	支持K型熱電偶，測量范圍0-900℃，精度1℃
YHE-2TCY2	2通道溫座輸入，2通道品體管NPN出，帶RS 485	支持K型熱電偶，測量范圍0-900℃，精度1℃
YHE-4TCY	4通道溫座輸入，4通道晶體管NPN輸出	支持K型熱電偶，測量范圍0-900℃，精度1℃
YHE-4TCY2	4通道溫座輸人,4通道品體管NPN輸出，帶RS 485	支持K型熱電偶，測量范圍0-900℃，精度1℃
YHE-8TC	8通道溫座輸人	支持K型熱電偶，測量范圍0~900℃，精度1℃
YHE-8TCY	8通道溫座輸入，8通道品體管NPN輸出	支持K型熱電偶，測量范圍0-900℃，精度1℃
YHE-8TCY2	B通道溫座輸人，B通道品體管NPN輸出，帶RS 485	支持K型熱電偶，測量范圍0-900℃，精度1℃
YHE-4PT	4通道溫座輸人	支持PT100，測量范圍-50~300℃，精座1℃
YHE-4PT2	4通道溫座輸入,帶RS485	支持PT1O0，測量范圍-50~300℃.精度1℃
YHE-8PT	B通道溫座輸入	支持PT100，測量范圍-50~300℃，精座1℃
YHE-8PT2	8通道溫座輸入,帶RS485	支持PT100，測量范圍-50~300℃，精座1℃
稱重擴展
型號	功能	規格
YHE-2L	2通道稱重輸人	0C24V供電，無需外接電源供電分辨率24位，精度±1%
YHE-4L	4通道稱重輸入	0C24V供電，無需外接電源供電分辨率24位，精度±1%
